ZX490-7
| Betriebsgewicht: | 50.400 - 52.100 | kg |
| Löffelvolumen: | 2,2 | m³ |
| Motorleistung: | 296 | kW |
Highlights
Leistung
Komfort Kabine
Wartung

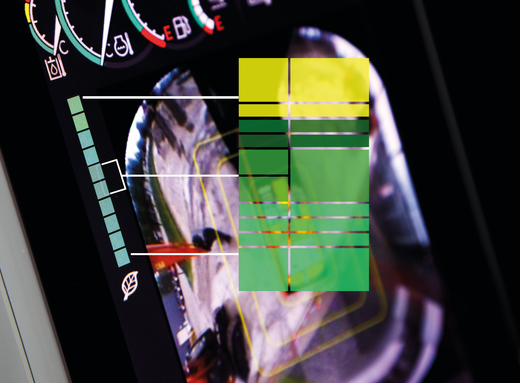

Umweltfreundlichkeit
Sicherheit
Varianten

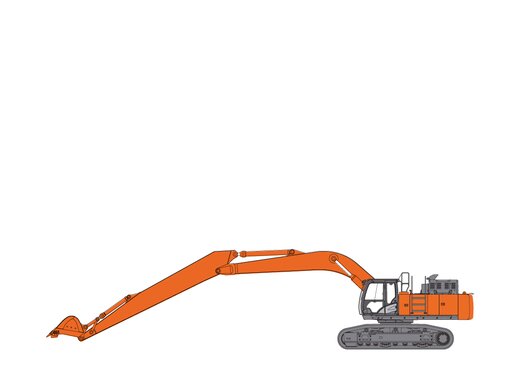

SLF - Longfront
Extra langer Monoblock und Stiel in Leichtbauweise konzipiert für anspruchsvolle Böschungsarbeiten.
Technische Daten
Modell
- ZX490LCH-7
-
MOTOR
Nennleistung
ISO 9249 (netto) 295 kW ISO 9249 (netto) 401 PS ISO 14396 (netto) 296 kW ISO 14396 (netto) 402 PS SAE J1349 (netto) 295 kW Modell Isuzu 6WG1 Maximales Drehmoment 2.050 Nm Typ Wassergekühlter 4-Takt 6-Zylinder mit Common Rail-Direkteinspritzung Ansaugung Turbolader mit variabler Geometrie, Zwischenkühler, gekühlte Abgasrückführung Hubraum 15,7 l Nachbehandlung DOC-, CSF- und SCR-System Bohrung 147 mm Hub 154 mm Batterie
Anzahl 2 Stück Spannung 12 V Kapazität 170 Ah -
HYDRAULIKSYSTEM
Hydraulikpumpen
Hauptpumpen 2 Axialkolbenpumpen mit variabler Fördermenge Maximaler Ölfluss (Für alle Axialkolbenpumpen) 385 l/min Vorsteuerpumpe 1 Zahnradpumpe Maximaler Ölfluss (Vorsteuerpumpe) 30 l/min Hydraulikmotoren
Fahrantrieb 2 Verstell-Axialkolbenmotoren Schwenkwerk 2 Axialkolbenmotor Entlastungsventileinstellungen
Auslegerkreis 31,9 MPa Schwenkkreis 28,4 MPa Fahrkreis 35,3 MPa Vorsteuerkreis 3,9 MPa Leistungsverstärkung (Power-Boost) 35,3 MPa Hydraulikzylinder
Anzahl Bohrung Stangendurchmesser Ausleger 2 170 mm 115 mm Stiel 1 190 mm 130 mm Löffel 1 170 mm 120 mm -
UNTERWAGEN
Ketten Die Dreistegplatten sind aus einer induktionsgehärteten Walzstahllegierung gefertigt. Gehärtete und abgedichtete Kettenbolzen. Hydraulische (Fett-)Ketten-spanner mit schockabsorbierenden Rückstoßfedern. Anzahl der Rollen und Bodenplatten pro Seite
Laufrollen (je Seite) 9 Stück Tragrollen (je Seite) 3 Stück Anzahl der Bodenplatten (je Seite) 53 Stück Laufrollenschutz 2 Stück Fahrantrieb
Fahrantrieb Separater Antrieb der Ketten über je einen drehmomentstarken Axialkolbenmotor mit Planetengetriebe erlaubt gegenläufige Drehrichtung. Die Lamellen-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Automatikgetriebe: schnell-langsam. Fahrgeschwindigkeit Langsamgang 3,7 km/h Max. Traktionskraft 329 kN Steigvermögen (konstant) 35 ° -
OBERWAGEN
Beschreibung Axialkolbenmotor mit im Ölbad laufendem Planetengetriebe. Schwenkwerk-Feststellbremse ist federbelastet und wird hydraulisch gelöst. Schwenkgeschwindigkeit 9,6 min-1 Schwenkdrehmoment 148 kNm -
SCHALLPEGEL
Schallpegel innen entsprechend ISO 6396 70 LpA dB(A) Außenschallpegel entsprechend ISO 6395 und EU-Richtlinie 2000/14/EG 107 LwA dB(A) -
FÜLLMENGEN
Kraftstofftank 675 l Motorkühlmittel 70 l Motoröl 62 l Schwenkwerk (je Seite) 6,5 l Fahrantrieb (je Seite) 11 l Hydrauliksystem 510 l Hydrauliköltank 310 l DEF/AdBlue-Tank 95 l -
GEWICHTE UND BODENDRUCK
Option 1
Auslegerlänge 7 m Auslegertyp H Stiellänge 3,4 m Stieltyp H Bodenplattentyp Bodenplattenbreite Betriebsgewicht Bodendruck Dreisteg- oder Zweistegplatte 600 mm 49.300 kg 84 kPa Dreistegplatte 750 mm 50.100 kg 68 kPa Dreistegplatte 900 mm 50.800 kg 57 kPa *1 - *1: Einschließlich 2,1m³ Felslöffel (ISO, gehäuft)
Option 2
Auslegerlänge 7 m Auslegertyp H Stiellänge 2,9 m Stieltyp BE Bodenplattentyp Bodenplattenbreite Betriebsgewicht Bodendruck Dreisteg- oder Zweistegplatte 600 mm 50.400 kg 85 kPa Dreistegplatte 750 mm 51.200 kg 69 kPa Dreistegplatte 900 mm 51.800 kg 59 kPa *1 - *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)
Option 3
Auslegerlänge 6,3 m Auslegertyp BE Stiellänge 2,5 m Stieltyp BE Bodenplattentyp Bodenplattenbreite Betriebsgewicht Bodendruck Dreisteg- oder Zweistegplatte 600 mm 50.800 kg 86 kPa Dreistegplatte 750 mm 51.500 kg 70 kPa Dreistegplatte 900 mm 52.100 kg 59 kPa *1 - *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)
Option 4
Auslegerlänge 6,3 m Auslegertyp BE Stiellänge 2,9 m Stieltyp BE Bodenplattentyp Bodenplattenbreite Betriebsgewicht Bodendruck Dreisteg- oder Zweistegplatte 600 mm 50.700 kg 86 kPa Dreistegplatte 750 mm 51.400 kg 70 kPa Dreistegplatte 900 mm 52.100 kg 59 kPa *1 - *1: Einschließlich 2,3m³ Felslöffel (ISO, gehäuft)
-
GRABKRAFT LÖFFEL UND STIEL
Ausleger Option 1
Spezifikation 6,3 m BE Stiellänge Stieltyp Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE Stiel-Reißkraft ISO Stiel-Reißkraft SAE 2,5 m BE 300 kN 265 kN 304 kN 294 kN 2 m *1 BE 300 kN 265 kN 265 kN 257 kN - *1: Bei Power-Boost (Leistungsverstärkung)
Ausleger Option 2
Spezifikation 7,0 m H Stiellänge Stieltyp Löffel-Losbrechkraft ISO Löffel-Losbrechkraft SAE Stiel-Reißkraft ISO Stiel-Reißkraft SAE 2,9 m BE 300 kN 265 kN 265 kN 257 kN 3 m *1 H 302 kN 267 kN 225 kN 219 kN - *1: Bei Power-Boost (Leistungsverstärkung)
-
LÖFFEL
Löffeltyp Inhalt (ISO gehäuft) Inhalt (CECE gehäuft) Breite (Ohne Seitenschneiden) Breite (Mit Seitenschneiden) Anzahl der Zähne Gewicht Felslöffel 2,1 m³ 1,8 m³ 1.560 mm 1.580 mm 5 2.170 kg 2,3 m³ 2 m³ 1.680 mm 1.700 mm 5 2.250 kg 2,5 m³ 2,2 m³ 1.800 mm 1.820 mm 5 2.360 kg Reißlöffel 1,3 m³ 1,2 m³ 1.170 mm 3 2.330 kg Reißzahn 1 1.260 kg -
ARBEITSBEREICHE
image:? Ausleger- / Stielkombination 6,3m BE-Ausleger mit 2,5m BE-Stiel 6,3m BE-Ausleger mit 2,9m BE-Stiel 7,0m H-Ausleger mit 2,9m BE-Stiel 7,0m H-Ausleger mit 3,4m BE-Stiel A Max. Reichweite 10.460 mm 10.750 mm 11.330 mm 11.990 mm A' Max. Reichweite (am Boden) 10.210 mm 10.500 mm 11.100 mm 11.770 mm B Max. Grabtiefe 5.790 mm 6.130 mm 7.200 mm 7.700 mm B' Max. Grabtiefe für Niveau 2,5 m 5.620 mm 5.960 mm 6.980 mm 7.550 mm C Max. Reichhöhe 10.660 mm 10.790 mm 10.170 mm 10.980 mm D Max. Schütthöhe 7.320 mm 7.440 mm 7.100 mm 7.720 mm D' Min. Schütthöhe 3.670 mm 3.250 mm 3.520 mm 3.010 mm E Min. Schwenkradius 4.070 mm 3.920 mm 5.020 mm 4.840 mm F Max. Grabtiefe vertikale Wand 4.260 mm 4.650 mm 4.270 mm 5.630 mm -
ABMESSUNGEN
Kette Dreistegbodenplatten A Abstand Mitte Kettenrad zu Mitte Leitrad 4.470 mm B Unterwagenlänge 5.470 mm C Freiraum unter Gegengewicht (Ohne Bodenplattenstollen) 1.360 mm D Heckschwenkradius 3.670 mm D' Länge hinten 3.660 mm E Gesamtbreite des Oberwagens 3.480 mm F Gesamthöhe über Kabine 3.330 mm G Mindestbodenfreiheit (Ohne Bodenplattenstollen) 737 mm H Spurweite (ausgefahren) 2.890 mm H Spurweite (eingefahren) 2.390 mm I Kettenplattenbreite 600 mm J Unterwagenbreite (ausgefahren) 600mm Bodenplatten 3.490 mm J Unterwagenbreite (eingefahren) 600mm Bodenplatten 2.990 mm J Unterwagenbreite (ausgefahren) 750mm Bodenplatten 3.640 mm J Unterwagenbreite (eingefahren) 750mm Bodenplatten 3.140 mm J Unterwagenbreite (ausgefahren) 900mm Bodenplatten 3.790 mm J Unterwagenbreite (eingefahren) 900mm Bodenplatten 3.290 mm K Gesamtbreite 3.820 mm L Gesamtlänge 12.010 mm M Gesamthöhe 3.440 mm N Kettenhöhe 1.220 mm O Gesamthöhe der Maschine mit Grundausstattung 3.710 mm Auslegerlänge 7,8 m Auslegertyp H Stiellänge 3,4 m Stieltyp H -
TRANSPORT
Basismaschine (Ohne Gegengewicht)
Bodenplattenbreite A B Gesamtbreite (Unterwagen eingefahren) Gewicht 600 5.690 mm 3.520 mm 2.990 mm 29.900 kg 750 5.690 mm 3.520 mm 3.140 mm 30.700 kg 900 5.690 mm 3.520 mm 3.290 mm 31.400 kg Basismaschine mit Ausleger und ohne Laufsteg
Auslegerlänge Auslegertyp Bodenplattenbreite A B Gesamtbreite (Unterwagen eingefahren) Gewicht 6.3 BE 600 mm 9.150 mm 3.520 mm 2.990 mm 35.700 kg 750 mm 9.150 mm 3.520 mm 3.140 mm 36.500 kg 900 mm 9.150 mm 3.520 mm 3.290 mm 37.200 kg 7 H 600 mm 9.910 mm 3.520 mm 2.990 mm 35.700 kg 750 mm 9.910 mm 3.520 mm 3.140 mm 36.500 kg 900 mm 9.910 mm 3.520 mm 3.290 mm 37.100 kg Basismaschine mit Frontausrüstung und Laufsteg
Auslegerlänge Auslegertyp Stiellänge Stieltyp A B C 6.3 BE 2,5 m BE 11.490 mm 3.710 mm 4.050 mm 2,9 m BE 11.360 mm 3.710 mm 3.890 mm 7 H 2,9 m BE 12.100 mm 3.710 mm 3.540 mm 3,4 m H 12.020 mm 3.710 mm 3.450 mm Stiel und Löffel
Stiellänge Stieltyp Löffel (ISO gehäuft) Löffel (CECE gehäuft) A B Gesamtbreite Gewicht 2.5 BE 2,5 m³ 2,2 m³ 5.650 mm 1.470 mm 1.820 mm 5.200 kg 2.9 BE 2,5 m³ 2,2 m³ 6.030 mm 1.340 mm 1.700 mm 5.100 kg 3.4 H 2,1 m³ 1,8 m³ 6.370 mm 1.470 mm 1.500 mm 4.900 kg Löffel
Felslöffel (ISO gehäuft) Felslöffel (CECE gehäuft) A B Gesamtbreite Gewicht 2.1 1,8 m³ 1.950 mm 1.650 mm 1.580 mm 2.170 kg 2.3 2 m³ 1.950 mm 1.650 mm 1.700 mm 2.260 kg 2.5 2,2 m³ 1.950 mm 1.650 mm 1.820 mm 2.360 kg Gegengewicht
Gesamthöhe 1.340 mm Gewicht 9.080 kg Laufsteg
Links vorne 44kg
Links hinten 30kg
Hinweis: Irrtümer und technische Änderungen vorbehalten.
Der Hitachi ZX490-7 Großbagger
Der Großbagger ZX490-7 bietet als aktueller Serie-7-Bagger eine konstant hohe Leistung, sowie Reduzierung der Abgasemissionen bei gleichzeitig geringerem Kraftstoffverbrauch, selbst unter harten Einsatzbedingungen. Die Maschine ist mit einem neuen Motor ausgestattet, der die Europäische Abgasnorm Stufe V erfüllt.
Neben gestiegener Leistungseffizienz weist der ZX490-7 weitere Vorzüge auf, wie z.B. den ultimativen Fahr-und Bedienkomfort, hohe aktive und passive Sicherheit und insgesamt geringere Betriebskosten.
